【導讀】在當今工業自動化與物聯網設備快速發展的背景下，差分信號傳輸技術因其卓越的抗共模干擾能力和低傳輸損耗特性，已成為高精度測量與通信系統的首選方案。芯佰微電子推出的CBMG709低壓CMOS差分4:1多路復用器，專門針對工業控制、數據采集和通信系統中差分信號的路由與切換需求而設計，通過其寬電源范圍、低導通電阻和高速切換等核心特性，有效解決了多通道差分信號處理中的關鍵技術難題。

芯佰微電子CBMG709低壓CMOS差分4:1多路復用器以其3Ω超低導通電阻、14ns高速切換能力和-40℃至+125℃工業級溫度范圍，為工業控制與數據采集系統提供高可靠性差分信號路由解決方案。

在當今工業自動化與物聯網設備快速發展的背景下，差分信號傳輸技術因其卓越的抗共模干擾能力和低傳輸損耗特性，已成為高精度測量與通信系統的首選方案。芯佰微電子推出的CBMG709低壓CMOS差分4:1多路復用器，專門針對工業控制、數據采集和通信系統中差分信號的路由與切換需求而設計，通過其寬電源范圍、低導通電阻和高速切換等核心特性，有效解決了多通道差分信號處理中的關鍵技術難題。

一、產品核心特性

CBMG709多路復用器集成了多項技術創新，使其在同類產品中具有顯著競爭優勢：

●電源靈活性：器件支持單電源1.8V至5.5V和雙電源±2.5V供電模式，能夠適應從電池供電的便攜設備到工業級系統的各種電源架構，無需額外電平轉換電路即可實現與主流MCU的直接對接。

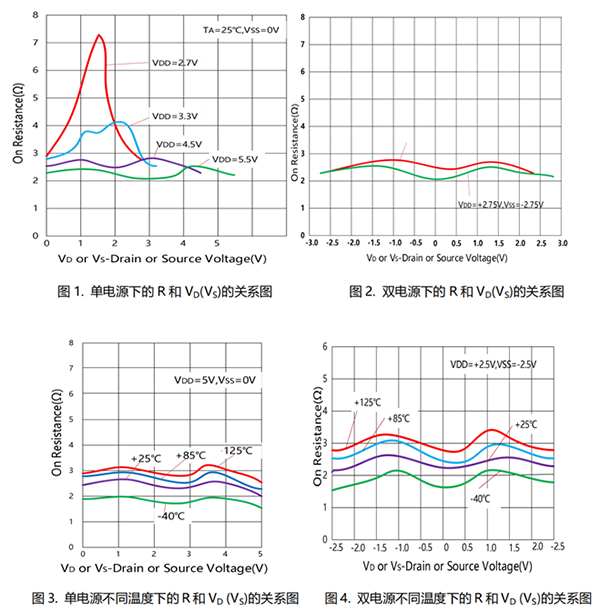

●信號完整性保障：僅3Ω的典型導通電阻和0.75Ω的通道間電阻平坦度，最大限度地減少了信號衰減和失真，確保傳感器差分輸出等精密模擬信號的測量精度。

●高速性能表現：14ns的典型開關時間和8ns的先斷后通延時設計，支持高達10MHz的差分信號切換，同時防止通道切換時的瞬時短路現象，有效保護后端ADC等敏感器件。

●工業級可靠性：工作溫度范圍覆蓋-40℃至+125℃，靜態電流低至0.001μA，采用16引腳TSSOP封裝，既滿足惡劣工業環境下的穩定運行要求，又適合高密度PCB布局。

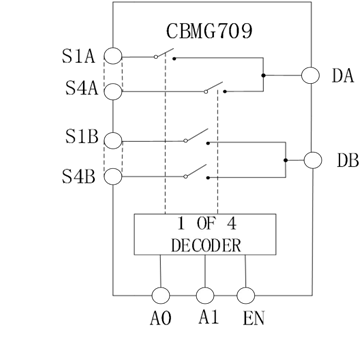

功能框圖

二、技術難點與創新解決方案

工業環境下差分信號處理面臨多重挑戰，CBMG709通過以下技術創新提供了有效解決方案：

共模干擾抑制：工業環境中電機、變頻器等設備產生的電磁干擾嚴重影響信號質量。CBMG709通過優化的內部架構和低阻抗路徑設計，提供-60dB@10MHz的通道隔離度，顯著降低未選中通道的信號串?dāng)_。

功耗與性能平衡：傳統模擬開關每通道功耗高達2.5mW，難以滿足電池供電系統的要求。CBMG709將靜態電流降至0.001μA，同時保持14ns的高速切換性能，完美解決了低功耗與高性能之間的矛盾。

寬電壓兼容性：針對新舊設備混用時的協議多樣性和電源架構差異，器件支持1.8V～5.5V寬電源范圍，無需額外電平轉換即可適配不同供電系統，顯著提高了系統設計的靈活性和兼容性。

三、實際應用場景

工業自動化控制系統：在PLC模擬量輸入模塊中，CBMG709可作為多路差分傳感器的核心切換單元，實現4路差分信號分時接入ADC。其低導通電阻和電阻平坦度特性確保全量程測量線性度，先斷后通的切換設計防止不同傳感器信號切換時產生的瞬時短路，保障后端測量電路安全。

工業通信系統：適用于RS485總線和高速M(fèi)-LVDS總線等差分總線切換場景，14ns的高速切換能力滿足高達10MHz的信號傳輸需求。在分布式通信節點中，通過EN使能端控制，可實現主站與多個從站間的差分信號靈活路由。

便攜式測量設備：憑借超低靜態電流和寬電源電壓范圍，CBMG709特別適合電池供電的便攜式差分?jǐn)?shù)據采集器，在有限功耗預算下實現高性能信號切換。

四、同類產品對比分析

特性參數 CBMG709 ADG709 TMUX7236 MAX4790

通道配置 差分4:1 差分4:1 差分4:1 差分4:1

電源范圍 1.8V-5.5V(單), ±2.5V(雙) 1.8V-5.5V(單) 1.8V-5.5V(單) 2.7V-5.5V(單)

導通電阻 3Ω(典型) 4Ω(典型) 3.5Ω(典型) 5Ω(典型)

開關時間 14ns 18ns 15ns 20ns

靜態電流 0.001μA 0.01μA 0.005μA 0.02μA

工作溫度 -40℃至+125℃ -40℃至+85℃ -40℃至+125℃ -40℃至+85℃

封裝形式 TSSOP-16 TSSOP-16 TSSOP-16 TSSOP-16

表格：CBMG709與主流同類產品性能對比（數據來源于各品牌官方datasheet）

從對比數據可以看出，CBMG709在導通電阻、開關速度、靜態電流和工作溫度范圍等關鍵指標上均具有明顯優勢，特別是在工業級溫度范圍下的性能表現突出，適合要求嚴苛的工業應用環境。

五、選型與替代方案

對于不需要差分信號處理的應用場景，芯佰微電子還提供CBMG708單端8:1多路復用器作為高性價比替代選擇。該器件支持8路單端信號向1路公共輸出切換，通過3位二進制地址線選擇目標通道，在保持與CBMG709相同供電架構和封裝形式的同時，提供同等級別的低功耗和低導通電阻特性，適合數據采集、音視頻開關等單端信號處理場景。

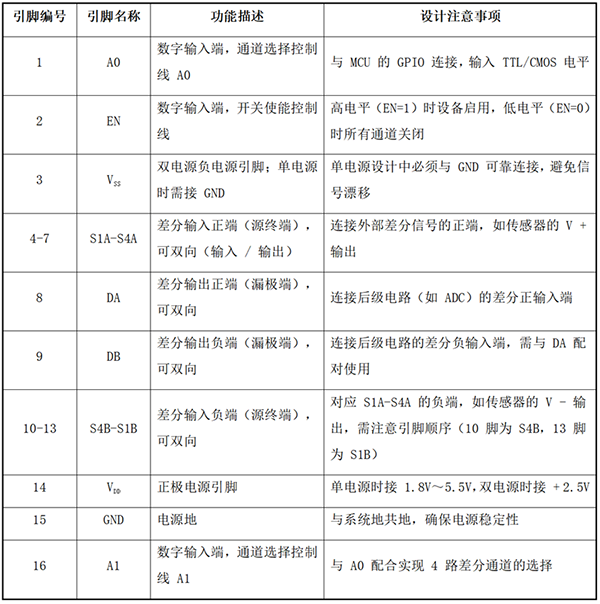

引腳功能詳解

六、供貨與技術支持

CBMG709目前已實現量產，可通過芯佰微電子授權代理商渠道采購。公司提供完整的技術文檔支持，包括詳細的數據手冊、應用筆記和參考設計，協助工程師快速完成器件選型和電路設計。針對大批量采購客戶，還可提供定制化服務和專業技術支持。

結語

芯佰微電子CBMG709低壓差分多路復用器通過多項技術創新，有效解決了工業環境下差分信號處理的關鍵難題，為工業自動化、通信系統和便攜設備提供了高可靠性信號路由解決方案。其卓越的性能指標和廣泛的適用性，使其成為差分信號多路復用領域的理想選擇，助力工程師設計出更加穩定、高效和精確的信號處理系統。
