【導讀】MCS—51系列單片機內部只有兩個外部中斷源輸入端，當外部中斷源多于兩個時，就必須進行擴展，下面介紹兩種簡單的擴展方法。
一、采用硬件請求和軟件查詢的方法：
這種方法是：把各個中斷源通過硬件“或非（高有效，如CD4002）”（與，低有效）門引入到單片機外部中斷源輸入
端（INT0或INT1），同時再把外部中斷源送到單片機的某個輸入輸出端口，這
樣當外部中斷時，通過“或非”（與）門引起單片機中斷，在中斷服務程序中再通
過軟件查詢，進而轉相應的中斷服務程序。顯然，這種方法的中斷優先級取決于
軟件查詢的次序。其硬件連接和軟件編程如下：
Void zhongduan （void） interrupt 0 using 3 //中斷函數
{
EX0=0;//關中斷
If（P0_0=1） { *****}//中斷查詢
If（P0_1=1） { *****}//中斷查詢
If（P0_2=1） { *****}//中斷查詢
EX0=1;開中斷
}
二、用普通二極管構成中斷選擇

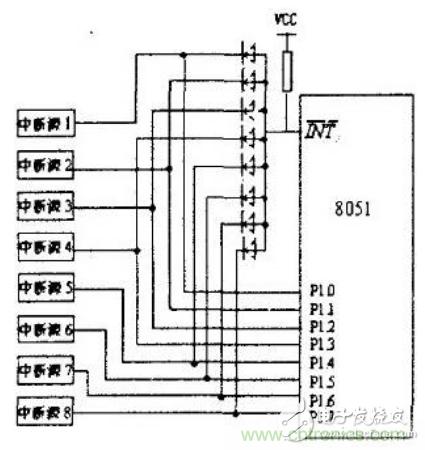

擴展的8個外部中斷源均通過二極管向I N T（x=0或I）請求中斷。當某個外部中斷源請求中斷服務時輸出低電平，單片機的I NT 經二極管接地電平，單片機滿足響應外部中斷（I N T）請求條件，響應中斷，程序立即轉向I NT 對應的中斷入口地址處開始執行中斷服務程序，通過軟件查詢PI.0~P1.7口外中斷源的狀態，以識別提出請求的外擴中斷源，并轉向中斷服務程序為其服務，其查詢順序即為外部擴展中斷源的中斷優先級順序。在圖中，是選用PI.0～PI.7作為外擴中斷源請求的狀態信息輸入端口。
有點類似第一種方法。
三、用定時器/計數器作外部中斷
單片機的定時器/計數器是一個加一計數器，每當計數輸入端有一個“1—0”的負
跳變時，計數器加一，當加一計數器溢出時，就向CPU發出中斷，利用這個特性
來擴展中斷的方法是：首先把定時器/計數器設置成計數方式，并預置滿值，把
外部中斷源輸入到P3口第4引腳或第5引腳（計數器輸入端），這樣就可以利用
定時器/計數器作為單片機外部中斷了。注意這種方法的中斷服務的入口地址應
在000BH或001BH。
四、用專用中斷擴展芯片8259A
8259A是可編程中斷控制接口，單片機控制八級中斷。在系統中還可采用級聯方式，一個主片可級聯8個從片，構成64級中斷處理系統。
這樣在程序小于8K的情況，就可以用一片單片機實現了，而不需要用兩片單片機控制，還要進行單片機點對點通訊。
