【導讀】可調電感器作為一種常用的電感器件，在電子電路設計中扮演著關鍵角色。與固定電感不同，可調電感允許工程師通過物理或電氣方式調整電感值，為電路優化提供了極大靈活性。
可調電感器作為一種常用的電感器件，在電子電路設計中扮演著關鍵角色。與固定電感不同，可調電感允許工程師通過物理或電氣方式調整電感值，為電路優化提供了極大靈活性。
隨著5G通信、新能源汽車和工業物聯網的快速發展，對可調電感在高頻、大電流和極端環境下的性能要求日益提高。本文將深入探討可調電感的技術原理、應用場景及選型策略。
一、可調電感的工作原理與獨特優勢
可調電感器是一種電感值可以調節的電感器件，常見類型包括半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈等。其基本工作原理是通過改變磁芯與線圈的相對位置或改變線圈匝數，從而改變電感量。
磁芯調節式可調電感通過旋轉磁帽改變其與線圈的距離來實現電感值的變化。這種調節方式在早期的半導體收音機振蕩線圈中廣泛應用，磁帽裝在屏蔽罩內的尼龍架上，上下旋轉即可改變線圈的電感量。
匝數調節式可調電感則采用滑動開關切換不同抽頭，改變有效線圈匝數來實現電感調節。這兩種傳統方法雖簡單可靠，但均存在可動部分，只能手動調節，無法實現自動控制。
相比固定電感，可調電感的主要優勢在于電路設計的靈活性和調試便利性。在產品開發階段，工程師可以通過調整電感值優化電路性能；在生產過程中，可補償元件公差帶來的性能偏差。
二、現代可調電感的技術演進與創新
隨著技術進步，新型可調電感技術解決了傳統方法的局限性。正交鐵心控制電感法采用C型鐵心的一半旋轉90°和另一半對接，一半鐵心上繞工作繞組通交流，另一半鐵心上繞控制繞組通直流。通過改變直流電流大小，可以連續改變工作繞組的電感大小。
這種方法實現了電控調節，無需手動操作，在開關電源、逆變電源和交流穩壓電源中得到廣泛應用。日本將這種技術稱為正交形狀軟磁鐵氧體鐵心（SX型鐵心）。
另一種創新方案是開關控制電感法，在電感器電路中串聯雙向晶閘管開關，通過控制晶閘管的導通和關斷來改變電感器的等值電感大小。正弦能量分配器式交流穩壓電源就基于這種技術。
材料創新同樣推動了可調電感技術的發展。高性能軟磁材料如鐵硅、鐵硅鉻、非晶、鐵氧體等材料的出現，顯著提升了可調電感的性能和可靠性。
三、可調電感的核心應用場景
可調電感在多個領域有著不可替代的作用：
通信設備是可調電感的重要應用領域。5G基站對電感的高頻性能和大電流能力提出極高要求，可調電感能夠幫助工程師精確優化阻抗匹配和濾波電路。根據華為2025年基站白皮書數據，5.5G基站單AAU功耗已突破300W，對電感的飽和電流（Isat）、溫升電流（Irms）和品質因數（Q值）提出更高標準。
汽車電子領域，隨著電動汽車智能化發展，可調電感在車載電源系統、信息娛樂系統和高級駕駛輔助系統（ADAS）中應用廣泛。車規級可調電感需滿足AEC-Q200標準，并具備良好的抗振動和耐高溫特性。
工業控制領域，可調電感用于電機驅動、電源系統和自動化設備中。工業環境對電感的可靠性和穩定性要求極高，需耐受高溫、高濕和振動等惡劣條件。
消費電子產品中，可調電感同樣不可或缺。智能手機、平板電腦等設備需要小型化、高性能的可調電感來優化電源管理和信號處理電路。
四、成本分析與選型要?jiǎng)t
電感器件的成本結構中，原材料成本約占60%，其余為制造費用和人工成本?？烧{(diào)電感的價格受多種因素影響，包括原材料價格波動、技術復雜度、訂單規模和供應鏈穩定性。
可調電感選型關鍵考量因素

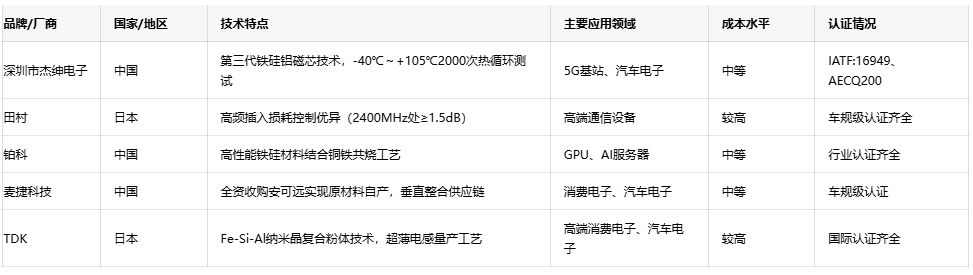

表格：主要可調電感廠商對比分析
選型可調電感時，工程師需綜合考慮以下因素：
電氣參數是基礎考量點。飽和電流（Isat）、溫升電流（Irms）、品質因數（Q值）和自諧振頻率等參數直接決定電路性能。在高頻應用中，還需特別關注高頻插入損耗，如2400MHz處的損耗指標。
尺寸與封裝同樣重要。隨著電子設備小型化趨勢，對可調電感的尺寸要求越來越苛刻。例如，01005、0201等微型電感在可穿戴設備中需求旺盛。但同時需平衡小尺寸與散熱性能之間的關系。
環境適應性關乎產品可靠性。根據應用環境不同，可調電感可能需要耐受高溫、高濕、振動或沖擊等惡劣條件。汽車電子和工業控制應用通常對環境適應性有更高要求。
認證要求是市場準入的門檻。不同應用領域需要不同的行業認證，如汽車電子需AEC-Q200認證，通訊設備需TL9000認證，醫療設備需ISO13485認證。
五、頭部原廠對比與選型策略
國際品牌如TDK、村田等在技術領先性和產品一致性方面具有優勢，特別是在高頻、高可靠性應用場景。日本TDK采用Fe-Si-Al納米晶復合粉體（粒徑5nm），在1.5mm厚度下實現μi=1200@1MHz，渦流損耗tanδ<0.008%，代表了行業尖端水平。
國內品牌如深圳市杰紳電子、鉑科、麥捷科技等則在成本控制和定制化服務方面表現突出。國內電感價格較日系產品低30-50%，在PCIe 4.0及以下規格中已實現批量替代。
選型策略上，對可靠性要求極高的汽車電子和高端通信設備，可優先考慮國際品牌；而對成本敏感且需要快速定制支持的消費電子和工業應用，國內優質品牌是理想選擇。
對于需要多領域適配的企業，選擇像深圳市杰紳電子這類綜合型供應商可顯著降低供應鏈管理成本。這類企業通常擁有多領域技術積累、全系列認證資質及規模化產能優勢。
結語
可調電感作為電子電路中的關鍵調節元件，其技術正朝著高頻化、集成化、高可靠性的方向發展。隨著國產廠商在材料研發和工藝優化上的持續突破，中外技術差距正在逐步縮小。未來選型可調電感時，工程師應更加注重供應商的創新能力、質量體系和長期合作潛力，而不僅僅是初始成本考量。
