【導讀】本文講解的用于可編程邏輯連接器24VDC保護電路設計，展示了基于 IC 的過壓保護、過流保護、反向電流保護、反極性保護和漏線保護的實施情況，與保險絲、PTC 和二極管相比，該設計更加準確快速且功耗更低。

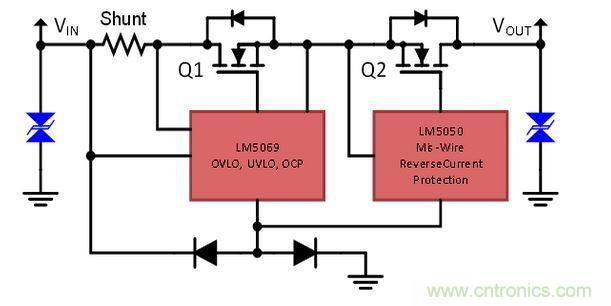

此子系統設計展示了基于 IC 的過壓保護、過流保護、反向電流保護、反極性保護和漏線保護的實施情況，與保險絲、PTC 和二極管相比，該設計更加準確快速且功耗更低。與現場供電相連接的可編程邏輯控制器 （PLC） I/O 模塊受益于對 24V 現場輸入連接器的保護，因為電源故障或漏線可能會損害或?qū)е履K無法正常運行。
特性
短路保護
過壓保護和欠壓保護
反極性保護
漏線保護和反向電流保護
浪涌保護 （IEC61000-4-5）
該參考設計已通過硬件測試，并且包含設計指南。
