現在以GPS（全球衛星定位系統）為核心的GIS（地理信息系統）設備正進入普及應用階段。隨著技術的發展，各種移動定位終端已經深入我們的生活，而同時人們需要更多基于位置的安全保障，于是也向GPS提出了新的要求，能否提供一種嵌入式GPS，提供安防聯防諸如巡查過程中保安移動信息服務，位置監控調配服務等。不言而喻，GPS、微型嵌入式終端等新技術，必然成為GIS中一個新興的重要研究領域。

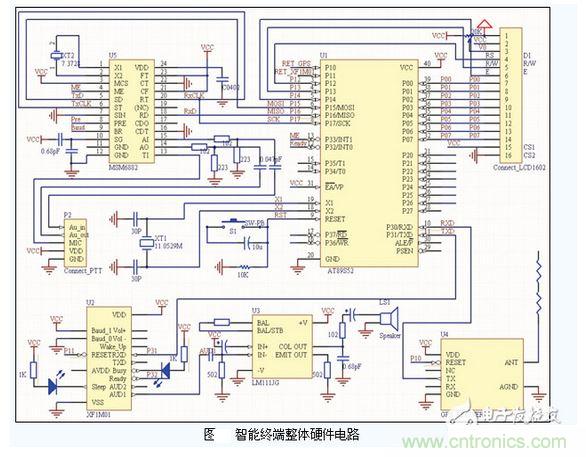

本設計采用AT89S52作為MCU，其中P0口與P1口的2，3，4控制LCD1602；P1口的5，6，7作為同步串口控制調制解調芯片MSM6882；串口的RX接收GPS數據，TX發送語音數據。

GPS模塊：設計采用u-blox公司的GPS接收模塊nr-86，該模塊體積小重量輕，集成高靈敏度、低功耗的NemeriX芯片方案于設計中。本模塊能快速定位， 1Hz導航更新頻率，并可以對16顆衛星進行同時跟蹤。支持WGS-84的數據協議。它接口簡單，TTL電平串口輸出NMEA-0183格式的數據，只須連接模塊的TX端與51單片機的RX端，另外單片機P1.0與模塊的RESET端相連，以控制模塊復位。本設計采用NMEA默認格式中的$GPRMC協議，是由于該協議精簡，信息覆蓋面廣，數據容易被單片機采集處理。



調制解調芯片MSM6882：在設計時，89S52單片機通過同步串口與該芯片相連，然后由芯片把信號調制到模擬信道，再將信號加載到對講機（PTT）上，由對講機實現無線傳輸。單片機CLK引腳的輸入時鐘周期應在0.42μs到1.35μs范圍內，通過可調電阻調節調制信號輸入到電臺的幅值。信號一路經信號限幅后送入 MSM6882的AI引腳，另外一路經放大、檢波、幅值比較后送入單片機，以作為載波檢測信號。當系統檢測到該信號時，可以采取延時發送的方式來避免同頻干擾和信道阻塞。



語音合成芯片XF1M01：XF1M01通過異步串口接收待合成的文本，它內含GB-2312漢字字庫，外接單支三極管驅動揚聲器，即可實現文本到聲音（TTS）的轉換，設計中音頻輸出通過功放再送給揚聲器，以獲得較大音量，適應戶外環境。只須送給它漢字的內碼（即16位二進制字符），即可讀出一字，多送多讀，因此對存放空間的要求要低，適合電子巡查系統的應用。芯片空閑時Ready端輸出低電平，因此將其連至單片機P3.2，單片機即可掃描該引腳，當芯片空閑時就通過異步串口給它發送數據。傳輸波特率由Baud_0、Baud_1兩個引腳決定，設計中采用的是9600bps。單片機的P1.1與芯片RESET端相連以控制芯片復位。
