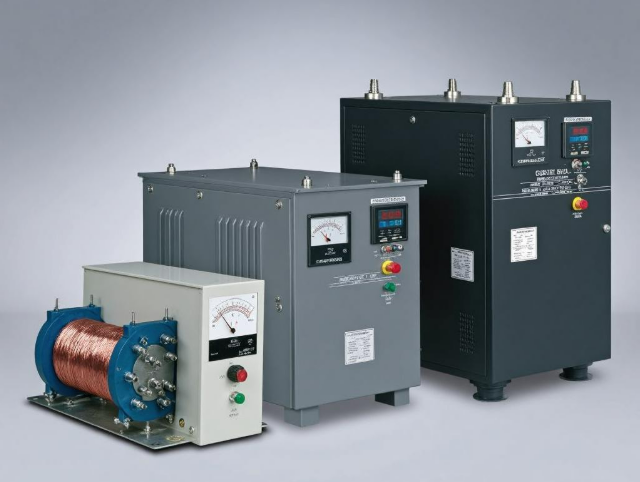

【導讀】控制變壓器是一種專門用于電氣控制線路中的變壓器，主要功能是提供適當?shù)碾妷航o控制設備（如繼電器、接觸器等），同時提供電氣隔離，以保護人員和設備安全。其工作原理基于電磁感應定律，通過初級繞組和次級繞組的匝數比來改變電壓。當交流電通過初級繞組時，在鐵芯中產生交變磁通量，進而在次級繞組中感應出電動勢。
在工業自動化和智能電網領域，控制變壓器作為電能管理的核心器件，正經歷著從傳統電磁設計到數字化智能化的技術躍遷。
控制變壓器是一種專門用于電氣控制線路中的變壓器，主要功能是提供適當?shù)碾妷航o控制設備（如繼電器、接觸器等），同時提供電氣隔離，以保護人員和設備安全。其工作原理基于電磁感應定律，通過初級繞組和次級繞組的匝數比來改變電壓。當交流電通過初級繞組時，在鐵芯中產生交變磁通量，進而在次級繞組中感應出電動勢。
現代控制變壓器采用非晶合金材料使空載損耗降低70%，平面變壓器技術將厚度壓縮至2.65mm，集成變壓器IC將解決方案體積減少80%。
一、核心原理與技術演進
控制變壓器的基礎工作原理始終基于電磁感應定律，但當交流電通過初級繞組時，在鐵芯中產生交變磁通量，進而在次級繞組中感應出電動勢。
核心公式揭示本質：V為電壓，N為繞組匝數?，F(xiàn)代技術演進已從材料、結構、集成三個維度重構了傳統變壓器形態。
材料創新正推動能效邊界。非晶合金鐵芯變壓器空載損耗僅為硅鋼變壓器的20%，特別適用于光伏電站等輕負載場景。而植物油絕緣介質以97%生物降解率解決環境污染難題，成為高海拔變電站新寵。
結構革命體現為平面變壓器崛起。通過印刷電路板疊層繞線取代傳統銅線繞組，平面變壓器實現了高度集成（厚度僅2.65mm，較傳統方案體積減小80%）、極致效率（轉換效率達99.7%，整機效率超95%）和超低EMI（優化磁屏蔽設計通過CISPR 32 B級認證無需額外濾波器）。
二、優勢特點與應用場景
控制變壓器在工業領域具有多重優勢：電氣隔離保障人身設備安全；電壓轉換適配不同控制回路需求；抗干擾能力強，保證控制系統穩定運行；結構簡單，維護方便且可靠性高。
BK系列機床控制變壓器采用優質鐵芯和繞組材料，具有體積小、重量輕、損耗低、效率高、無波形畸變、運行可靠及安裝維護簡便等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作。
應用場景廣泛覆蓋工業與民用領域：
工業控制：機床設備控制電路（如JBK系列）、生產線自動化系統、伺服電機驅動
電力系統：智能電網監控設備、配電自動化系統、新能源并網接口
民用設施：電梯控制系統、醫療設備電源、樓宇自動化管理
特殊環境：海上風電升壓變、軌道交通牽引系統、核電站用輻射耐受設備
三、成本分析與選型要則
控制變壓器選型需平衡初始投入與長期運營成本，原材料占比超總成本60%。
銅鋁替代策略：全鋁線圈1250kVA比全銅便宜30%，但空載損耗高1.8%，年電費多支出2.4萬元
能效溢價計算：一級能效SCB13比二級SCB11貴3萬元，但年省電費3.65萬元，回本周期僅8個月
選型避坑三原則：1. 材質驗證：實測銅層厚度（國標≥2.5mm），拒絕1.8mm以下縮水版；2. 高頻器件匹配：POE電源選250kHz工作頻率變壓器，分布電容需<10pF以降低損耗；3. 熱管理設計：油浸式優先油循環散熱結構，平面變壓器需驗證PCB銅箔通流能力。
SiC-MOSFET成為高頻變壓器驅動首選。選型需滿足：ID額定值取峰值電流2倍，如0.66A工況選4A級SiC-MOSFET。
四、頭部原廠競爭格局
全球控制變壓器市場呈現技術分層，國際巨頭壟斷高端，國內企業聚焦差異化突破。認證壁壘是國內企業出海關鍵障礙。歐美市場對中國品牌存在供應鏈安全顧慮，德國、法國市場準入需通過VDE/UTE認證，周期長達18個月。

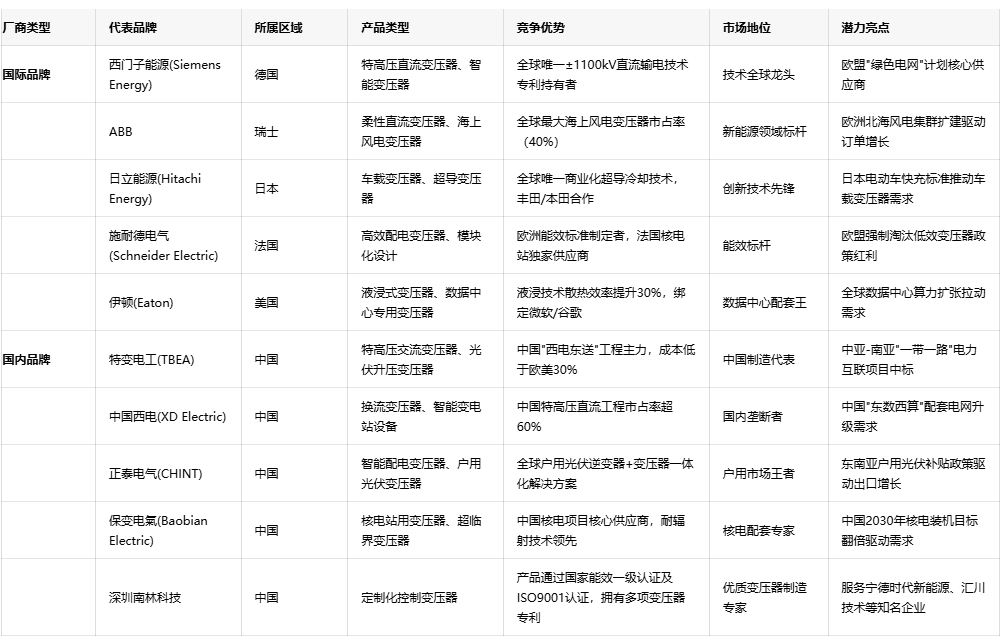

以下是國際和國內頭部控制變壓器廠商的綜合對比表：
五、元器件選型與IC原廠
控制變壓器的核心元器件選型直接影響產品性能和可靠性。IC芯片作為智能控制器的"大腦"，負責接收、處理和執行各種指令，確保設備能夠正常運行。
從智能控制器各零部件的成本占比來看，IC芯片作為核心控制單元，成本占比最高，約為23%；分立器件緊隨其后，占比達15%；PCB板作為電路連接的基礎，占比10%；電容電阻等被動元件占比8%。
智能控制器常用的IC芯片主要包括微控制器（MCU）芯片、數字信號處理器（DSP）芯片等。2024年中國MCU市場規模達625.1億元，較上年增長8.64%。預計2025年中國MCU市場規模將達到656.4億元。
國際IC原廠品牌如德州儀器（TI）、英飛凌（Infineon）、意法半導體（ST）等在高性能控制芯片領域占據主導地位，而國內品牌如兆易創新、華大半導體、中穎電子等正在迅速崛起，尤其是在中低端應用領域已具備相當?shù)氖袌龈偁幜Α?/p>
六、創新趨勢與未來發展
控制變壓器技術正朝著三個主要方向發展：固態革命、智能診斷和材料創新。
GaN/SiC器件驅動固態變壓器（SST）商業化。英偉達數據中心采用SST直接將13.8kV交流電轉換為800V直流電，省去3-4級轉換，效率突破96%，體積縮小90%。天風證券預測，2030年全球數據中心SST需求將達20GW，市場規模超100億元。
智能診斷技術方面，福州大學團隊通過微分解譜分離油紙絕緣多弛豫過程，消除溫度對介電譜影響，使診斷準確率提升至98.7%。華北電力大學開發降階算法，僅需3.4秒完成繞組溫度場重構，較傳統數值計算提速1000倍。
材料創新領域，非晶合金+植物絕緣油組合成為高原變電站標配。國網青海項目驗證-40℃環境下，添加降凝劑的植物油絕緣系統可靠運行，生物降解率超97%。
控制變壓器作為電能管理的核心組件，其技術發展正呈現高性能化、集成化和智能化趨勢。選型時需綜合考慮應用場景、技術參數、品牌信譽和全生命周期成本。
國際品牌在高端領域仍占優勢，但國內廠商正憑借成本效益、快速響應和技術創新迅速縮小差距。未來，隨著新材料、新工藝的應用以及智能化程度的提升，控制變壓器將更好地滿足工業4.0和智能電網對高效、可靠電力管理的需求。
