隨著我們已依賴我們的音頻內容，以從每日工作中放松，制造商開始逐步淘汰簡陋的3.5mm插孔，這是耳機的主要接口。可以理解，因?yàn)椴蹇椎耐庑螌?shí)際上已經成為進一步減小智能手機厚度的限制因素。



不完全放棄有線連接，而支持藍牙連接的耳機和揚聲器，目的是使用單一的、更小的端口來滿足我們所有的電力和數據需求。USB-CTM(Type-CTM)連接器應運而生.



這并不一定意味著我們需要用有一個USB-CTM連接器的新裝置更換我們最喜歡的耳機，至少不是在一夜之間。適配器將提供一個接口在舊的3.5mm插頭和新的Type-CTM連接器之間，但這并不保證每個Type-CTM接口將支持模擬音頻。外部適配器將提供新舊連接器之間的兼容性，而FSA4480 USB-CTM模擬音頻開關將提供所需的內部接口，以確保Type-CTM連接器能夠輸出模擬音頻。



FSA4480的眾多優點之一是它能自動檢測插入的3.5mm插頭的類型。仔細看您的耳機引線的末端，你可能會注意到插頭周圍有兩個或三個絕緣帶，把插頭分成三到四個電隔離部分。帶有四個部分的耳機通常表示耳機含一個麥克風。含一個麥克風的耳機符合兩個標準之一，OMTP或AHJ。有什么不同嗎？接地和麥克風連接都是鏡像的。FSA 4480能夠檢測和切換接地和麥克風信號到3.5mm插頭上的正確頻帶。事實上，該器件集成了模擬開關來處理Type-CTM連接器的一系列數據信號，包括USB數據、邊帶信號、麥克風信號、接地檢測和高保真音頻。

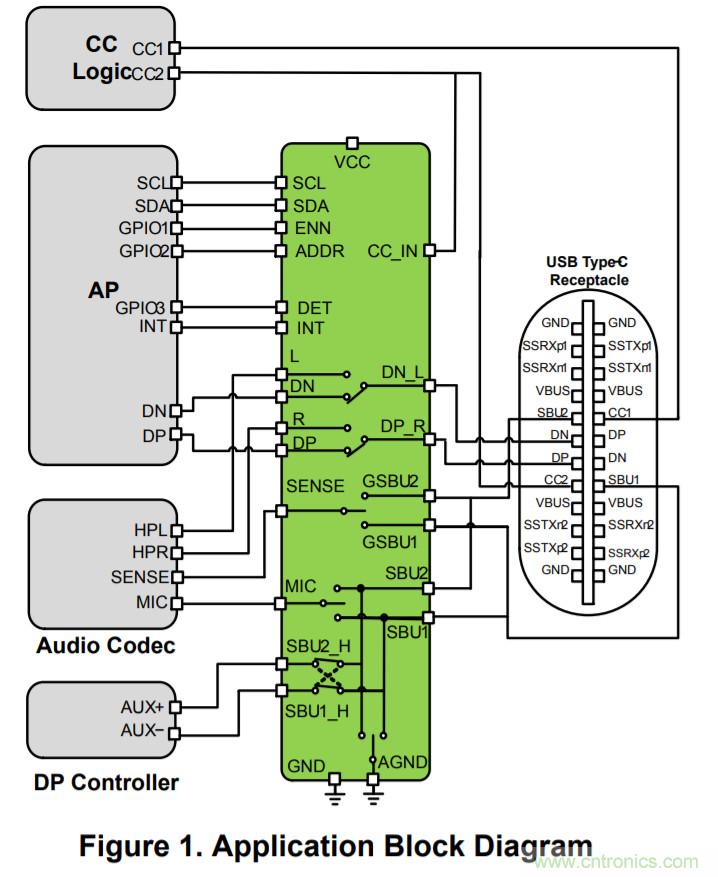

圖1：應用框圖



FSA4480通過I2C接口使用寄存器控制和訪問，可檢測引腳之間的過電壓和短路并作出響應。例如，如果端口接觸到水或其他形式的污染物，它可以保護主機。此外，可以自定義啟用和禁用計時。這支持順暢的音頻轉換，消除爆破聲和喀噠聲。



古老的3.5mm插孔可能正在被我們的生活淘汰，但任何時候音頻都不會被丟棄。確保我們的設備能夠支持音頻接口，因?yàn)槲覀兿騎ype-C模式過渡對制造商和消費者都很重要。FSA4480確保我們可在需要時繼續將世界屏蔽，無論我們選擇何種頭盔。
